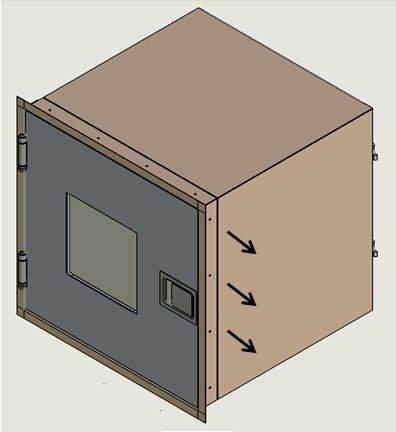

beplay体育最新下载入口Terra Universal Fire Rated Pass-through

标准防火加固的壁挂式通道可以安装和准备在几分钟内操作,一旦墙壁切口准备好。承包商的流程很简单,需要从Terra公司收到零件,需要两个人和以下额外的供应:

  • 菲利普斯螺丝刀
  • 水平
  • 适用于墙体材料(如石膏板或砖石)的紧固件。所需紧固件的数量将取决于腔体的大小
  • 用于防火墙体的密封胶或嵌缝(如果由于墙体缺陷而产生裂缝)
按以下步骤安装直通室:
  1. 准备墙上的切口,这样它的宽度比通心室宽半英寸(0.5”),高度比通心室高半英寸(0.5”)
  2. 与同事一起,从“干净”的一侧将通孔插入墙壁开口。焊接好的托架将与墙齐平。确认硐室水平,然后用沿硐室两侧的预钻孔将单元固定在墙上;紧固件直接进入墙上的切口
  3. 从“脏”的一边,安装预焊,预钻安装支架周围的腔室,并固定靠墙与螺栓
  4. 安装完成!

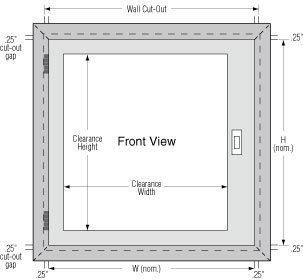

beplay体育最新下载入口Terra Universal Pass-through wall cut - out diagram
访问许可
  • 宽度= W(公称)- 1.88"
  • 深度= D(标称)* - 0.12"
  • 高度= H(标称)- 1.25"
  • 壁式插孔= W(公称)+0.5" x H(公称)+0.5"
  • 塑料腔减去0.5英寸。每扇门增加0.5英寸的标称深度。
